當雨水收集系統從“環保概念”落地為城市基礎設施,它便不再是單一的“儲水工具”,而是滲透到城市路網、市政場館、住宅樓宇、商業綜合體的“水資源微循環調節器”。從緩解主干道積水的透水鋪裝,到社區里滋養綠植的回用雨水,從寫字樓的空調補水系統,到體育場館的應急水源儲備,雨水收集正以精細化的應用細節,重塑著城市的水資源利用模式,讓“雨天排水忙、旱天取水慌”的城市痛點逐步緩解。

城市市政領域的雨水收集,核心是“因地制宜嵌設施,精細調控保效能”。不同于大規模工程建設,其應用價值恰恰藏在人行道的磚縫里、公園的植草溝中、管廊的角落處,通過碎片化布局,構建起覆蓋全城的“海綿脈絡”,實現“小雨不積水、大雨不內澇、雨水再利用”的目標。

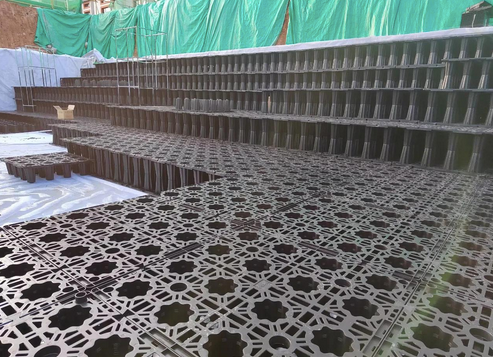

城市道路的雨水收集,采用“分層設計+智能分流”的細節方案。以西安某主干道改造為例,道路結構從上至下依次鋪設透水瀝青(厚度5厘米,透水率≥3×10?3cm/s)、透水基層(15厘米級配碎石)、土工布過濾層,最下方則埋設間距10米的滲透式雨水口,雨水通過層層下滲后,一部分匯入地下PP模塊蓄水池(容量800立方米,采用300×300×200mm標準模塊拼接),另一部分補充地下水。為避免路面油污污染雨水,在公交站臺、餐飲門店附近的雨水口處,特別增設了“截污掛籃+油脂分離盒”,攔截率達92%以上。改造后,該路段雨天積水深度從原來的15厘米降至0,收集的雨水經石英砂過濾后,通過智能水泵自動輸送至道路兩側綠化噴頭,灌溉效率提升30%,每年節約自來水8000噸。
城市公園與廣場則走“生態融合”路線,將雨水收集設施與景觀設計無縫銜接。杭州某濕地公園的雨水收集系統,未采用傳統的硬化蓄水池,而是在湖邊設置了3處生態滯留塘,塘內種植蘆葦、香蒲等水生植物,周邊鋪設植草溝(坡度1.5%,寬度80厘米),雨水經路面匯流后先進入植草溝,通過植被根系和土壤過濾掉懸浮物,再流入滯留塘進行沉淀凈化,最后由塘底的穿孔集水管匯入地下儲水系統。為應對暴雨,塘邊設置了可升降溢流堰,雨量小時蓄水回用,雨量大時自動抬升泄洪,避免淹沒周邊景觀。該系統將70%的降雨轉化為景觀補水,不僅讓公園湖面水位穩定在±5厘米范圍內,還為白鷺、野鴨等水鳥提供了潔凈水源,濕地生物種類較之前增加了23種。
地下管廊和市政場館的雨水收集,更側重“功能適配+應急保障”的細節設計。北京某地下綜合管廊(長度2.3公里),在管廊頂部鋪設了2米寬的條形集雨板,搭配側邊的虹吸式雨水斗(排水能力達20L/s),收集的雨水直接接入管廊內部的小型儲水罐(容量200立方米,材質為食品級不銹鋼,防止水質污染)。罐內安裝了液位傳感器和水質監測儀,當雨水用于管廊消防時,系統自動檢測水質濁度(要求≤10NTU),達標后才能接入消防管網;用于設備冷卻時,則通過板式換熱器與冷卻系統聯動,水溫控制在25-30℃之間。該系統不僅降低了管廊運營成本,更在2023年夏季自來水管道搶修期間,為管廊通風、照明設備提供了3天的應急用水,保障了管廊安全運行。
大型體育場館因“屋頂面積大、用水場景多”,成為城市雨水收集的“優質示范點”。廣州某奧體中心(屋頂面積5.2萬平方米),采用“分區收集+分質回用”的細節方案:主場館的金屬屋頂收集的雨水,因雜質少,經簡單過濾后直接用于室外綠化;訓練館的混凝土屋頂雨水,因可能殘留灰塵,需經過“棄流+砂濾+紫外線消毒”處理后,用于停車場沖洗(水壓穩定在0.3MPa,滿足高壓水槍使用需求);而場館裙樓的露臺雨水,則與空調冷凝水聯合收集,經深度凈化后接入中央空調補水系統,水質達到《工業循環冷卻水處理設計規范》要求。系統配備了智能中控屏,實時顯示各區域的集水量、水質數據,管理人員通過手機APP即可遠程控制水泵啟停,年均收集雨水1.2萬噸,年節約水費5萬余元,在大型賽事期間,還能為臨時衛生間提供沖廁用水,提升服務保障能力。
城市建筑是雨水收集的“天然載體”,無論是新建住宅、超高層寫字樓,還是老舊小區、三甲醫院,都能通過定制化的細節設計,將雨水收集系統融入建筑本體,打造“樓上集雨、樓下用雨”的微型水循環系統,既符合綠色建筑標準,又降低了運營成本。
住宅小區的雨水收集,核心是“空間利用+民生適配”。蘇州某高端社區(占地12萬平方米),針對不同區域的特點設計了差異化方案:高層住宅的坡屋頂(面積3.8萬平方米)安裝了弧形雨水斗(防止落葉堆積),雨水經PVC專用管道(內壁光滑防結垢)輸送至地下車庫頂部的PP模塊蓄水池(容量2000立方米,模塊上方鋪設10厘米混凝土蓋板,可承載綠化種植);小區主干道采用透水磚(抗壓強度≥C30),人行道則鋪設透水混凝土,雨水通過磚縫下滲至地下盲管,匯入同一蓄水池。
為提升居民體驗,系統在綠化區域設置了“雨水回用標識牌”,當噴頭開啟灌溉時,標識牌會亮起藍色燈光,讓居民直觀感受雨水的價值。系統運行三年來,10萬平方米的綠化完全采用回用雨水灌溉,300個停車位每周沖洗1次,累計節約自來水2.8萬噸,小區物業每月水費支出下降70%,原本雨天積水的健身步道,如今雨后10分鐘即可恢復使用,居民投訴率降至零。
商業綜合體和寫字樓的雨水收集,聚焦“高效循環+智能管控”。上海某超高層寫字樓(建筑高度180米,屋頂面積1.2萬平方米),創新采用“雨水+冷凝水”聯合收集系統:屋頂安裝了光伏板(兼具遮陽和集雨功能),雨水經光伏板表面匯流至邊緣的雨水槽,與中央空調產生的冷凝水(日均約5噸)一同接入地下凈化站;凈化過程分為三級,一級用碟片過濾器去除懸浮物,二級用活性炭吸附異味,三級用超濾膜過濾(孔徑0.01微米),處理后的水水質達到《城市污水再生利用 城市雜用水水質》(GB/T 18920-2020)標準。回用方面實現“精準匹配”:水質最好的部分接入中央空調補水系統(要求電導率≤100μS/cm),中等水質用于衛生間沖廁(配備感應式?jīng)_水閥,節水率20%),剩余部分用于室內綠植滴灌。系統的智能控制柜與寫字樓BA系統聯動,當自來水水壓低于0.2MPa時,自動切換為雨水供水,每年節約運營成本12萬元,在綠色建筑評價中獲得10分加分。
老舊小區的雨水收集改造,重點解決“空間小、成本低、易維護”的問題。北京某建成于2000年的老舊小區(占地4萬平方米),沒有多余空地建設大型蓄水池,施工團隊便利用樓間綠地的地下空間,采用“窄體PP模塊”(寬度僅40厘米)拼接成500立方米的蓄水池,頂部覆蓋種植土恢復綠化;在每棟樓的單元門口設置小型截污井,內置可拆卸濾網,方便居民自行清理雜質;雨水回用僅用于綠化和樓道清潔,采用手動控制水泵(降低設備成本),改造總費用控制在80萬元以內。改造后,小區內原本常年積水的低洼處徹底解決,居民自發成立了“雨水設施維護小組”,定期清理濾網,讓系統長期穩定運行。
城市工業廠區(尤其是位于城郊的工業園區),憑借大面積屋頂和空地資源,成為雨水收集的“潛力區域”。其應用細節聚焦“適配生產工藝、保障水質穩定”,將雨水轉化為生產輔助用水,既降低企業成本,又減少城市供水壓力,實現“工業發展與水資源保護”的雙贏。
高耗水工業的雨水回用,關鍵在“工藝匹配+成本控制”。山東某造紙廠(位于城市經開區,屋頂面積4萬平方米),針對紙漿洗滌、設備冷卻等用水需求,定制了專屬雨水收集系統:廠區內建設了1萬立方米的地下PP模塊蓄水池,配套建設200平方米的凈化車間;雨水收集后先進入格柵池去除大顆粒雜質,再經石英砂過濾器(過濾速度8m/h)和活性炭吸附塔(碘值≥1000mg/g)處理,最后通過紫外線消毒器(劑量≥30mJ/cm2)殺滅細菌,水質達到《造紙工業水污染物排放標準》(GB 3544-2008)中的間接排放標準。為與生產系統銜接,蓄水池出口安裝了變頻水泵(壓力穩定在0.4MPa),通過PLC控制系統與工廠供水系統聯動,當生產用水需求量增加時,自動補充雨水;當雨水不足時,切換為自來水。系統運行后,每年替代30%的生產輔助用水,減少30萬噸自來水消耗,污水排放量下降25%,年節約成本近百萬元,同時降低了對城市供水管網的依賴。
醫院的雨水收集系統,核心是“水質安全+穩定供水”。廣州某三甲醫院(占地8萬平方米,日均用水量1500噸),考慮到醫療場所的特殊性,在細節設計上尤為嚴格:雨水收集范圍僅限住院部的潔凈屋頂(避開食堂、垃圾站周邊區域),初期雨水棄流量設定為10分鐘(普通場景為5分鐘),確保源頭水質;凈化系統采用“預處理+超濾+反滲透+紫外線消毒”工藝,反滲透膜的脫鹽率≥98%,消毒后的雨水細菌總數≤10CFU/mL,完全符合醫療輔助用水標準;儲水罐采用雙罐設計(總?cè)萘?000立方米),一罐使用一罐備用,罐內安裝攪拌裝置防止水質分層,每季度由第三方機構檢測水質?;赜脠?chǎng)景明確限定為:住院部衛生間沖廁、醫療廢物暫存間沖洗、室外綠化灌溉,通過專用管道輸送(管道外壁刷淺綠色標識,與自來水管道嚴格區分),既緩解了醫院的供水壓力,又減少了污水排放量,每年為醫院節約水費和污水處理費近20萬元。
制造業廠區的雨水收集,更注重“靈活適配+便捷維護”。重慶某汽車制造廠(廠區面積15萬平方米),利用沖壓車間的屋頂(面積3萬平方米,鋼結構材質)收集雨水,在車間外側建設了3個分散式蓄水池(每個容量1000立方米,便于就近回用);雨水經截污掛籃過濾后,直接用于廠區道路沖洗(配備8臺電動沖洗車,專用雨水接口)和運輸車輛清洗(設置5個雨水清洗工位)。為降低維護成本,蓄水池采用玻璃鋼材質(無需防腐處理),每月僅需清理1次截污掛籃,每年維護費用不足萬元。雖然單噸雨水的回用效益不高,但長期積累下來,每年仍能節約自來水1.2萬噸,同時減少了廠區的污水排放量,讓“廠區變水庫”的理念落地生根。
化工園區的雨水收集,核心是“風險防控+水質精準”。江蘇某化工園區(占地10平方公里),考慮到化工生產的特殊性,采用“分區收集、分質處理”的細節方案:將園區劃分為“潔凈區”(辦公樓、研發中心)和“生產區”(車間、儲罐區),潔凈區的雨水經簡單凈化后用于綠化和道路沖洗;生產區的雨水則先進入應急事故池(容量5000立方米,具備防滲漏、防腐蝕功能),經檢測確認無化學污染后,再送入“預處理+超濾+反滲透”深度凈化系統,反滲透膜采用抗污染型號,確保出水水質電導率≤50μS/cm,符合化工冷卻用水標準。系統配備了在線水質監測儀,實時監測pH值、COD、重金屬等指標,一旦發現超標,立即關閉輸送閥門,將雨水導入事故池待處理,徹底規避了污染風險,同時響應了城市環保政策要求,成為園區綠色轉型的示范項目。
從市政道路的透水磚到寫字樓的智能水箱,從醫院的雙罐儲水到工廠的凈化車間,雨水收集在城市中的應用,早已突破“簡單儲水”的局限,進入“細節化設計、精準化適配”的新階段。這些藏在磚縫里、屋頂上、管廊中的應用細節,不僅讓城市的雨水資源得到高效利用,更讓“海綿城市”的理念從圖紙變?yōu)楝F(xiàn)實。未來,隨著物聯網、人工智能技術的融入,城市雨水收集系統將更加智能,在緩解內澇、節約水資源的同時,為城市可持續發展注入更強動力。

在應急供水方面,雨水收集系統可作為自然災害后的“臨時水源”。地震、洪水等災害可能導致自來水供水中斷,而提前收集儲存的雨水,經應急凈化設備處理后,可滿足基本的生活雜用和應急飲水需求(需符合應急水質標準)。在2021年河南暴雨災后重建中,部分社區就通過雨水收集系統儲存的雨水,解決了災后初期的清潔和綠化用水問題。
除了常規應用,雨水收集系統在應急供水、生態修復等特殊場景中,也展現出獨特價值,成為應對突發情況和改善生態環境的“可靠力量”。
